中國手機品牌TECNO展示手機小型連續變焦光學設計以及縮減一半模組體積的雙反射式光學設計

隸屬中國大型手機集團傳音控股旗下品牌TECNO Mobile公布兩項針對手機相機的有趣技術，一項是以兩片自由區面鏡片移動實現9倍連續變焦的小型化光學設計，另一項則是使用雙反射式光學結構將鏡頭模組尺寸縮減一半的設計；目前TECNO還未公布這兩項技術會使用在那些產品，同時也不確定包括搭配的感光元件尺寸、光學焦段或光圈數據。

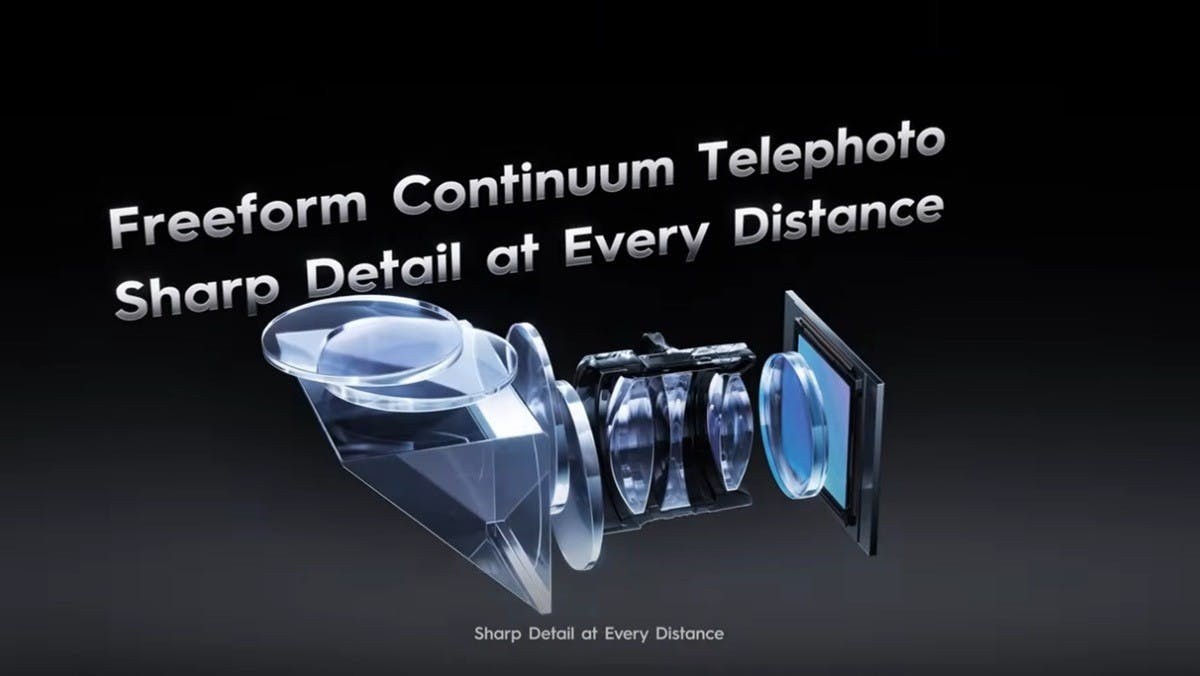

雙自由曲面連續變焦模組

在許久之前，華碩曾嘗試在Zenfone Zoom導入基於潛望光學設計的連續變焦相機模組，然而傳統潛望光學雖然可使光路轉向使變焦鏡頭不再向前方凸出，但除了仍占用相當大的光學結構空間以外，也導致光圈較小，對於感光元件相較當時相機更小的智慧手機自然相當不利；現在的主流方式是利用多鏡頭結合數位演算法的方式，使多個鏡頭構成類似連續焦段，但依方面多個鏡頭的光軸勢必不同，此外由於在非原生與畫素裁切焦段為數位裁切，僅在特定情況畫質較佳。

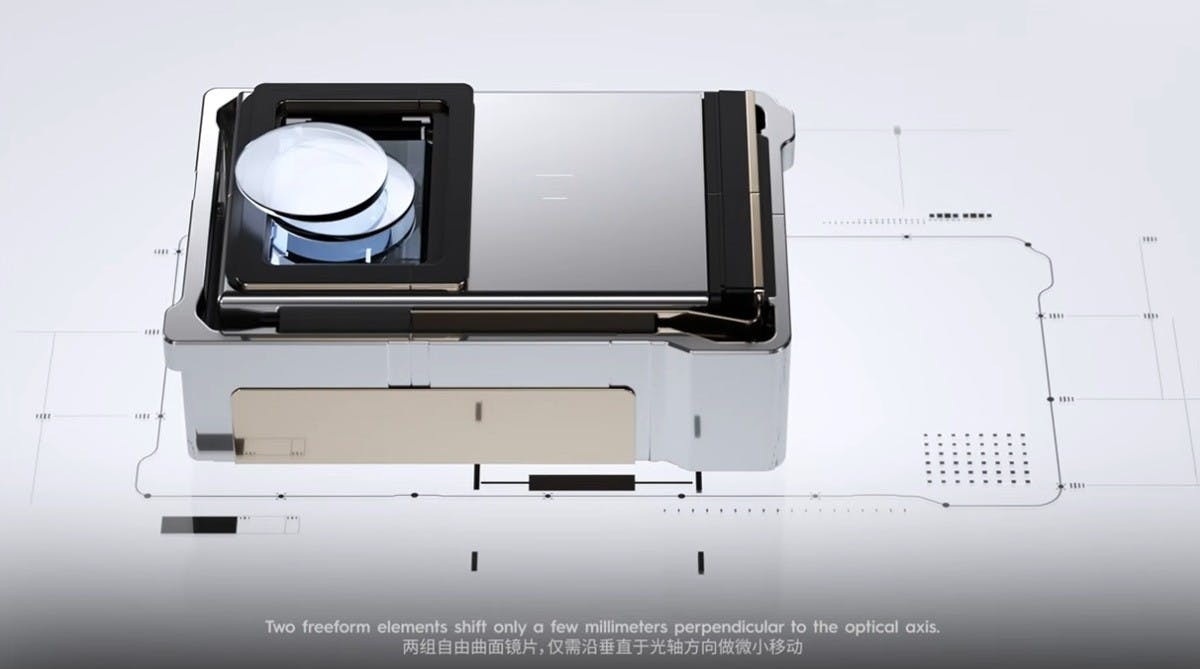

TECNO展示的方式是稱為Alvarez的光學結構，將潛望結構與兩組自由曲面鏡片結合，利用當中兩片自由曲面鏡片沿垂直光軸方向進行移動，即可在使用更短的潛望光學路徑實現1-9倍的連續變焦，不過筆者認為雖然乍看下該技術似乎相當美好，能以小型光學結構實現真實連續變焦，但從過往的經驗這樣的設計相較固定焦段的畫質仍較低、且光圈恐怕難以達到當前主流手機主鏡頭的極大光圈，可能在多數情況的畫質難以與使用高規格感光元件的多鏡頭旗艦手機抗衡。

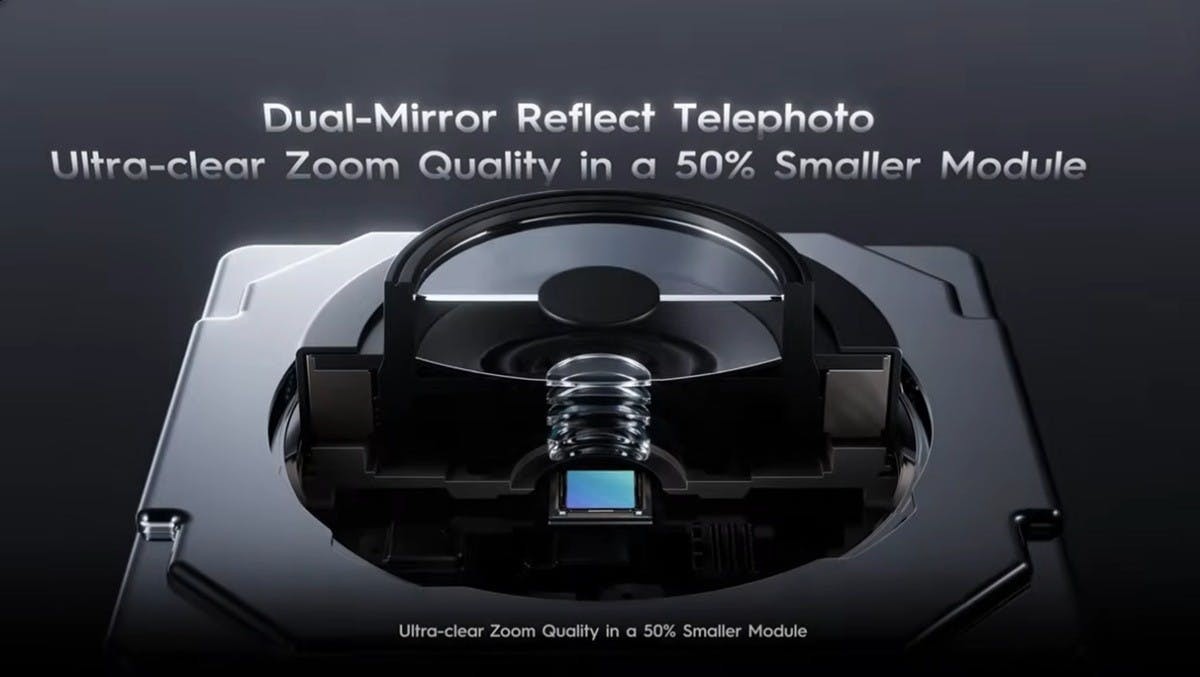

雙反射式光學結構

TECNO展示的雙反射式結構是以往經常用於望遠鏡或特殊相機鏡頭的設計，傳統的雙反射結構利用鏡筒內兩片對望的反射鏡片使光路進行多次透射與反射，使光路能夠延長，藉此縮減光學結構的長度，較為人知的就是Tamron SP 500mm F8，除了相較傳統500mm焦段鏡頭大幅縮短長度外，也會由於前方圓形的反射鏡呈現獨特的甜甜圈散景效果。

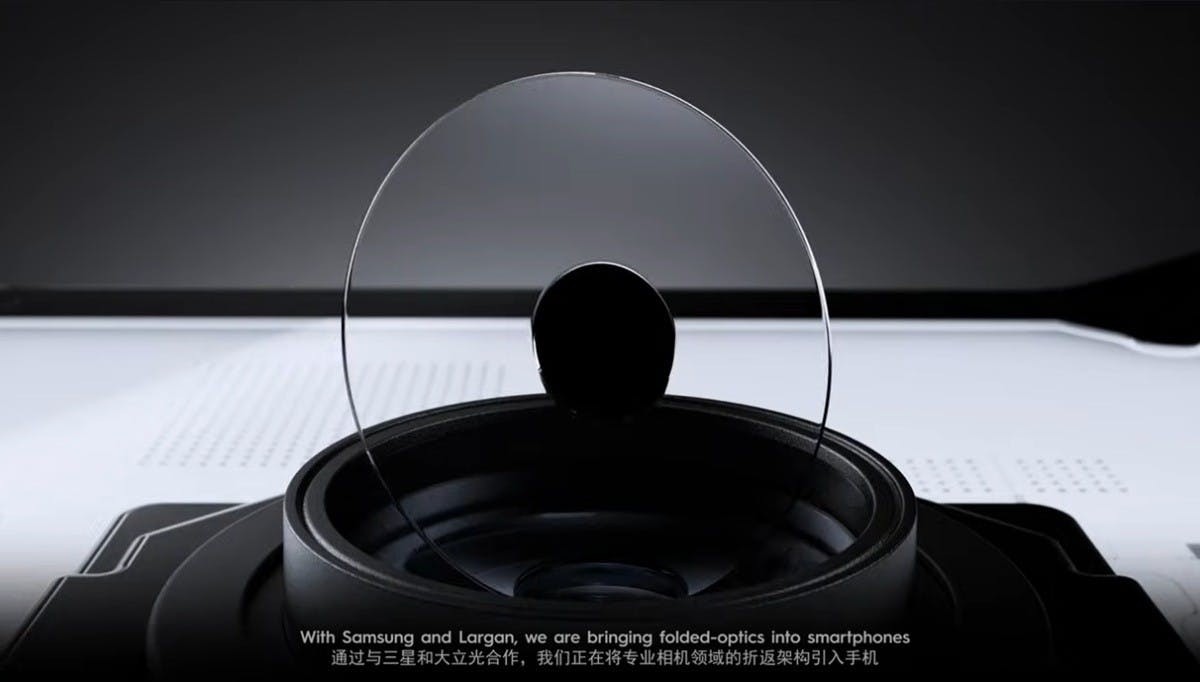

TECNO與三星及大立光合作開發手機用的雙反射式光學結構，不同於相機鏡頭是利用鏡片結構，TECNO則是在前端鏡片加工，透過中央施加反射鍍膜取代獨立的反射鏡片，外圈則使用透光模，以單一鏡片兼具反射片與保護片的功能，據稱可減少一半的光學設計體積；但從Tamron SP 500mm F8的特性，不難理解雙反射式的光圈難以做大的先天特質，但也許TECNO已經利用新一代的技術突破限制。
